首頁 » 邁動產品 » 聯軸器 » 出口聯軸器

產品介紹Product

產品名稱：: S出口聯軸器

產品特性：: 上傳中

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 經調質精加工噴漆處理，表面光潔。

壽命：: 正常使用3~5年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

S系列邁動整體叉頭十字軸萬向聯軸器能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。SWC型萬向聯軸器是一種整體叉頭沒有螺栓連接的結構，由于十字軸軸承的固定不用螺栓，避免螺栓松動或斷裂，因而提高了這一薄弱環節的強度，提高了可靠性，延長了使用壽命，同時也便于維護。

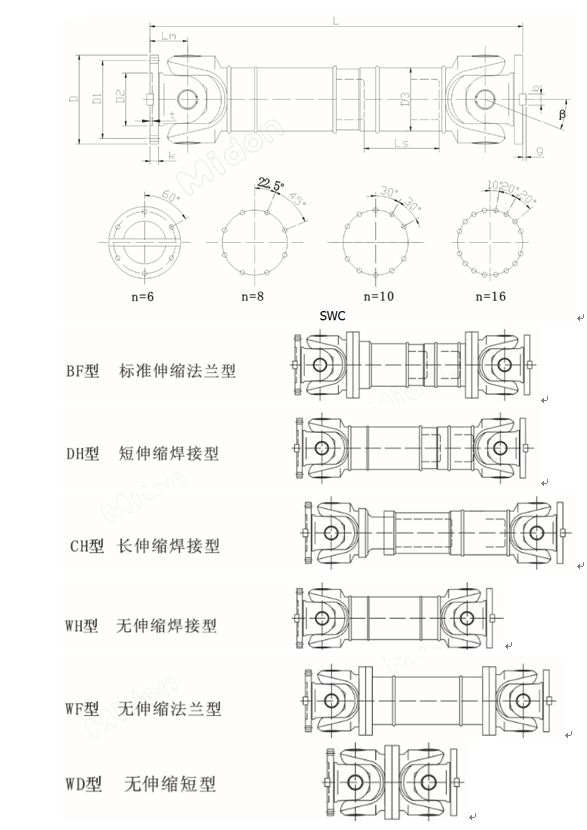

基本參數和主要尺寸（JB/T 5513-91）
型號	回轉直徑 D	公稱轉矩 Tn KN.m	疲勞轉矩 Tn KN.m	軸線折角 ?<	尺寸 mm
型號	回轉直徑 D	公稱轉矩 Tn KN.m	疲勞轉矩 Tn KN.m	軸線折角 ?<	D1	D2	D3	Lm	n-d	K	t	b	g
SWC100	100	1.6	0.8	25o	84	57	60	55	6*?9	7	2.5	-	-
SWC120	120	4.5	2.25	25o	102	75	70	65	8*?10	8	2.5	-	-
SWC150	150	10	5	25o	130	90	89	80	8*?13	10	3	-	-
SWC180	180	20	10	25o	155	105	114	110	8*?17	17	5	-	-
SWC225	225	50	25	15o	196	135	152	120	8*?18	20	5	32	9
SWC250	250	71	35.5	15o	218	150	168	140	8*?19	25	6	40	12.5
SWC285	285	100	50	15o	245	170	184	160	8*?21	27	7	40	15
SWC315	315	140	70	15o	280	185	219	180	10*?23	32	8	40	15
SWC350	350	200	100	15o	310	210	267	194	10*?23	35	8	50	16
SWC390	390	280	140	15o	345	235	267	215	10*?25	40	8	70	18
SWC440	440	400	200	15o	390	255	325	260	16-?28	42	10	80	20
SWC490	490	560	280	15o	435	275	325	270	16-?31	47	12	90	22.5
SWC550	550	800	400	15o	492	320	426	305	16-?31	50	12	100	22.5
SWC620	620	1120	560	15o	555	380	426	340	10-?38	55	12	100	25

各種型號的最小長度和伸縮量
型式	回轉直徑	SWC100	SWC120	SWC150	SWC180	SWC225	SWC250	SWC285	SWC315	SWC350	SWC390	SWC440	SWC490	SWC550	SWC620
BH 標準伸縮焊接型	L min	390	485	590	810	920	1035	1190	1315	1410	1590	1875	1985	2300	2500
	重量 (kg)	7	12	26	75	130	180	273	389	601	758	1210	1602	2503	3200
	伸縮量Ls	55	80	80	100	140	140	140	140	150	170	190	190	240	240
BF 標準伸縮法蘭型	L min	-	-	-	810	920	1035	1190	1315	1410	1590	1875	1985	2300	2500
	重量 (kg)	-	-	-	90	148	210	315	440	662	857	1380	1731	2667	3367
	伸縮量Ls	-	-	-	100	140	140	140	140	150	170	190	190	240	240
DH 短伸縮焊接型	L min	-	-	-	550	640	735	880	980	1070	1200	-	-	-	-
	重量 (kg)	-	-	-	62	102	148	240	350	500	655	-	-	-	-
	伸縮量Ls	-	-	-	40	70	70	80	90	90	90	-	-	-	-
CH 長伸縮焊接型	L min	-	-	-	1425	1500	1615	1875	2000	2115	2245	2510	2620	3085	-
	重量 (kg)	-	-	-	114	192	250	375	544	853	1000	1620	1860	3150	-
	伸縮量Ls	-	-	-	700	700	700	800	800	800	800	800	800	1000	-
WH 無伸縮焊接型	L min	243	307	350	480	520	620	720	805	875	955	1155	1205	1355	-
WH 無伸縮焊接型	重量 (kg)	5	8.5	20	52	85	144	215	302	415	566	870	1140	1526	-
WF 無伸縮法蘭型	L min	-	-	-	560	610	715	810	915	980	1100	1290	1360	1510	1690
WF 無伸縮法蘭型	重量 (kg)	-	-	-	68	104	150	240	332	452	668	980	1274	1763	2442
WD 無伸縮短型	L min	-	-	-	440	480	560	640	720	776	860	1040	1080	1220	1360
WD 無伸縮短型	重量 (kg)	-	-	-	60	90	140	201	291	395	554	854	1156	1624	2220
每增加100的增重		0.35	0.55	0.85	2.8	4.9	5.3	6.3	8	15	15	21.7	21.7	34	34
訂貨書寫示范:SWC100BH-L390/+S55 ；SWC100WH-L243 關于Y，J，J1，Z型孔，A型鍵槽等，請見P4頁
