首頁 » 邁動產品 » 傳動輪 » 錐套皮帶輪

產品介紹Product

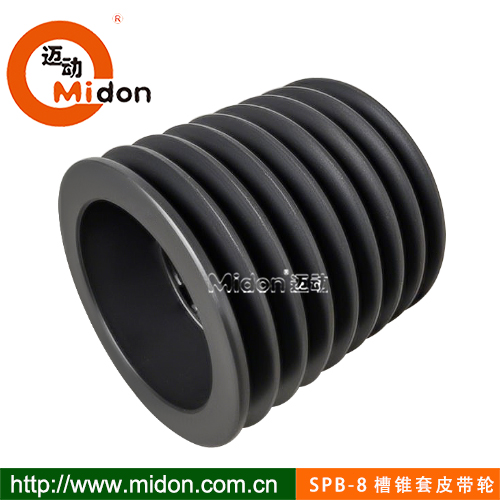

產品名稱：: 錐套皮帶輪SPB-8槽10槽三角皮帶輪，漲緊式皮帶輪，傳動帶輪，皮帶盤，歐標皮帶輪，德標皮帶輪，鑄鐵或鑄鋼，鑄鋁皮帶輪

產品特性：: 1、邁動漲緊皮帶輪省時高效：（安裝、拆卸式只需一致內六角扳手，無需拉馬或其它任何工具）
2、允許有較大的軸徑公差：因采用獨特的軸套鎖緊設計，公差偏大時，它物理性能的精確抱緊。
3、延長使用壽命：有小避免因敲打而造成的軸承損壞及設備其實部件受損；
4、邁動皮帶輪經平衡測試，所有的皮帶輪都做過6.3G端面靜平衡。
5、邁動皮帶輪經磷化發黑防透處理，專業生產，即購即裝，無需額外鉆孔及拉鍵槽。
6、讓你做到0庫存，可完全取代普通直孔皮帶輪提升企業的品牌和市場競爭

品牌：: 邁動工業

材質：: HT250

表面：: 經調質精加工后發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other


錐套皮帶輪較之普通直孔式皮帶輪，有諸多優點:結構緊湊，不需要軸定位，安裝方便，只須選配不同孔徑的錐套，同一款帶輪即可應用于不同軸徑，增加產品通用性，允許較大軸徑公差，槽形可配V帶和窄V帶等等……

SPB-8槽（8Groove)
F=158mm

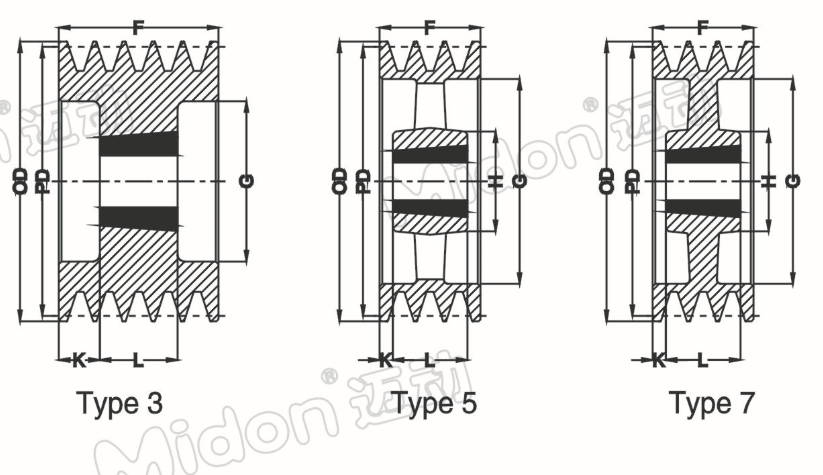

PartNo：/PDGV 型號/節徑-槽數	O D 外徑	Bush 錐套	MaxBore最大孔	Type 圖列	F 輪寬	G 緣徑	K -	L 轂厚	H 轂徑	Wt.LessBush重量
SPB160-8	167	3020	75	3	158	117	54	51	一	8.3
SPB170-8	177	3030	75	3	158	123	41	75	一	9.5
SPB180-8	187	3030	75	3	158	137	41	75	一	10.8
SPB190-8	197	3030	75	3	158	147	41	75	一	12.3
SPB200-8	207	3535	90	3	158	157	34.5	89	一	13.7
SPB212-8	219	3535	90	3	158	169	34.5	89	一	15.8
SPB224-8	231	3535	90	3	158	181	34.5	89	一	17.9
SPB236-8	243	3535	90	3	158	193	34.5	89	一	20
SPB250-8	257	3535	90	3	158	207	34.5	89	一	23.2
SPB265-8	272	3535	90	3	158	222	34.5	89	一	25
SPB280-8	287	3535	90	7	158	237	34.5	89	191	26.6
SPB300-8	307	3535	90	7	158	257	34.5	89	191	27.3
SPB315-8	322	3535	90	7	158	272	34.5	89	191	28
SPB335-8	342	3535	90	7	158	292	34.5	89	191	30.5
SPB355-8	362	3535	90	7	158	312	34.5	89	191	31.5
SPB375-8	382	4040	100	7	158	332	28	102	210	42.3
SPB400-8	407	4040	100	7	158	357	28	102	210	48
SPB425-8	432	4040	100	7	158	369	28	102	210	49.5
SPB450-8	457	4040	100	5	158	407	28	102	210	51
SPB475-8	482	4040	100	5	158	432	28	102	210	54.5
SPB500-8	507	4040	100	5	158	457	28	102	210	57
SPB530-8	537	4040	100	5	158	487	28	102	210	58
SPB560-8	567	4545	100	5	158	517	21.5	115	210	59.5
SPB630-8	637	4545	100	5	158	587	21.5	115	210	72
SPB710-8	717	4545	100	5	158	667	21.5	115	240	80.5
SPB800-8	807	4545	100	5	158	757	21.5	115	240	99.5
SPB900-8	907	4545	100	5	158	857	21.5	115	240	118.5
SPB1000-8	1007	4545	100	5	158	957	21.5	115	265	126.5
SPB1120-8	1127	5050	125	5	158	1077	15.5	127	265	187.2
SPB1250-8	1257	5050	125	5	158	1207	15.5	127	265	247

SPB-10槽（10Groove)
F=196mm
PartNo：/PDGV 型號/節徑-槽數	O D 外徑	Bush 錐套	MaxBore最大孔	Type 圖列	F 輪寬	G 緣徑	K -	L 轂厚	H 轂徑	Wt.LessBush重量
SPB224-10	231	3535	90	3	196	183	54	89	一	20.5
SPB236-10	243	3535	90	3	196	197	54	89	一	22.6
SPB250-10	257	3535	90	3	196	211	54	89	一	26.6
SPB280-10	287	3535	90	3	196	229	54	89	一	27.8
SPB315-10	322	3535	90	3	196	265	54	102	200	28.8
SPB335-10	342	4040	100	7	196	285	47	102	210	32
SPB355-10	362	4040	100	7	196	310	47	102	215	33.5
SPB400-10	407	4040	100	7	196	400	47	115	240	36
SPB450-10	457	4545	110	5	196	407	41	115	240	47
SPB500-10	507	4545	110	5	196	449	41	115	240	55
SPB630-10	637	4545	110	5	196	587	54	115	240	66
SPB710-10	717	4545	110	5	196	667	41	115	240	75
SPB800-10	807	4545	110	5	196	757	41	115	240	96
SPB900-10	907	5050	125	5	196	853	35	127	265	119
SPB1000-10	1007	5050	125	5	196	954	35	127	265	141
SPB1120-10	1127	5050	125	5	196	1073	35	127	265	200
SPB1250-10	1257	5050	125	5	196	1203	35	127	265	265

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪

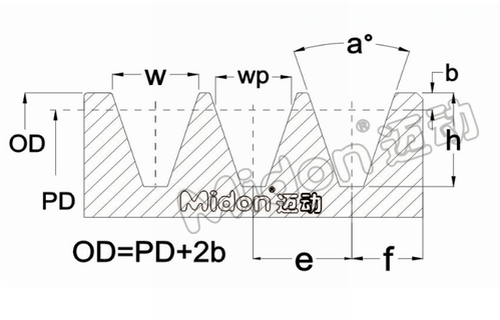

皮帶輪槽型圖
邁動錐套槽型	最小推薦外徑	節徑	槽角	槽的相關尺寸（Groove Dimensions
pulley Type	Minimum Outside Diameter	pitch Diameter	Groove Angle	槽項寬	節線寬	輪槽深	節線邊	槽中柜	槽邊距
belt Setion	pd	PD	a°±0.5°	w	wb	h	b	e	f
SPZ	50	≤80	34°	9.7	8.5	11	2	12±0.3	8±0.6
		＞80	38°
SPA	63	≤118	34°	12.7	11	13.8	2.8	15±0.3	10±0.6
		＞118	38°
SPB	100	≤190	34°	16.3	14	17.5	3.5	19±0.4	12.5±0.8
		＞190	38°
SPC	200	≤315	34°	22	19	23.8	4.8	25.5±0.5	17±1.0
		＞315	38°
