十字滑塊聯軸器又稱滑塊聯軸器，由兩個在端面上開有凹槽的半聯軸器和一個兩面帶有凸牙的中間盤組成。因凸牙可在凹槽中滑動，故可補償安裝及運轉時兩軸間的相對位移。
這種聯軸器零件的材料可用45鋼，工作表面需要進行熱處理，以提高其硬度；要求較低時也可用Q275鋼，不進行熱處理。為了減少摩擦及磨損，使用時應從中間盤的油孔中注油進行潤滑。
因為半聯軸器與中間盤組成移動副，不能發生相對轉動，故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時，中間盤就會產生很大的離心力，從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大于規定值。

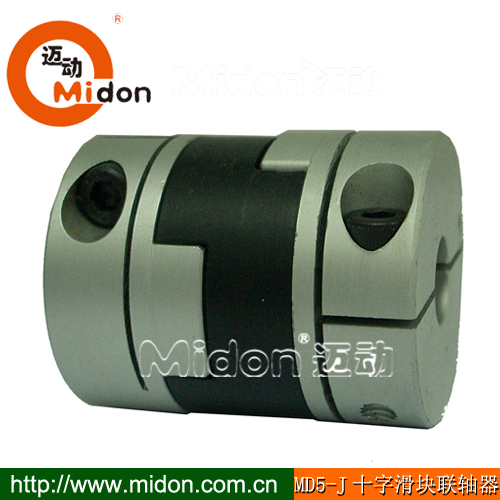

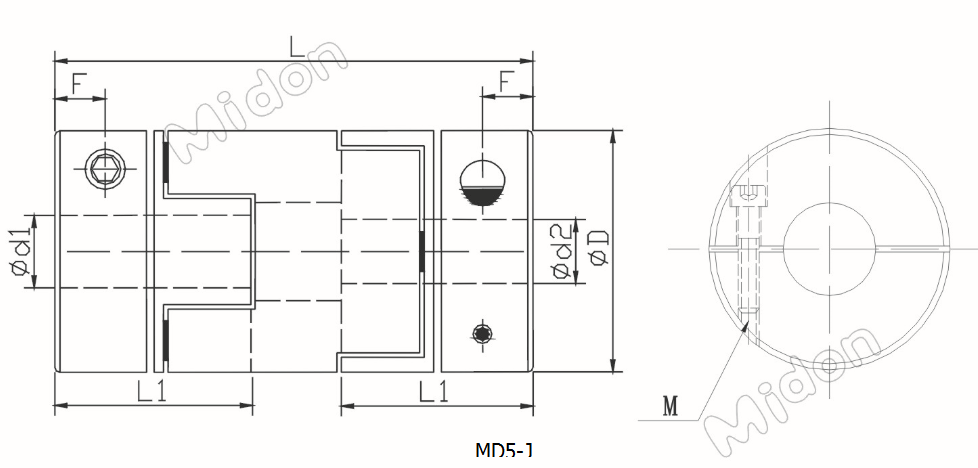

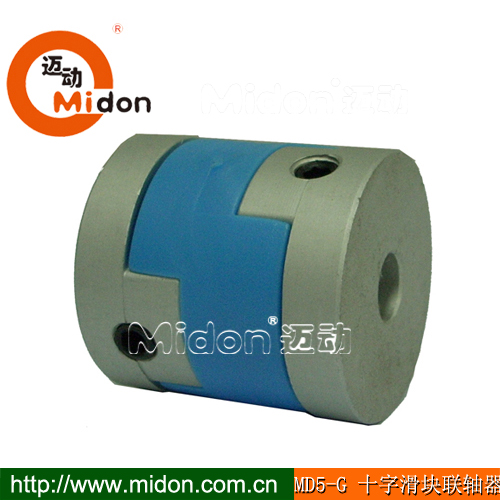

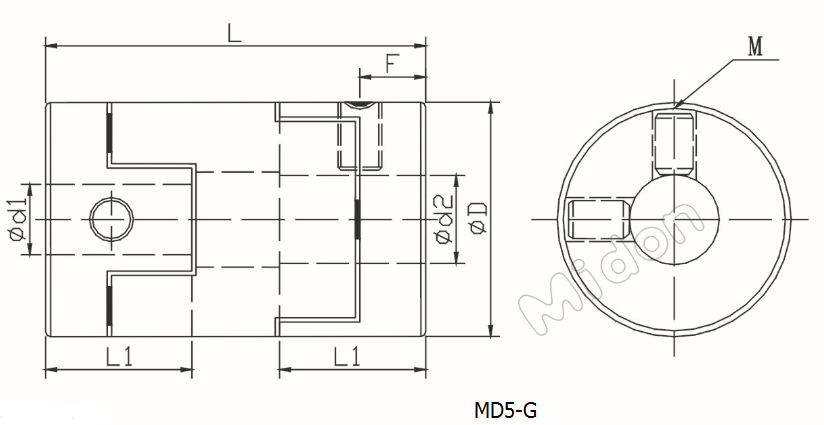

MD5系列 邁動（十字滑塊）伺服聯軸器基本參數尺寸
| MD5系列 邁動（十字滑塊）伺服聯軸器 | |||||||||||||||
| 型號 Model | d1/d2 | D | L | L1 | F | M | 擰緊力矩 | 額定扭矩 | 最大扭矩 | 最高轉速 | 慣性力矩 | 靜態扭矩剛性 | 徑向偏差 | 角向偏差 | 重量 |
| MD5-G16 | 4~6 | 16 | 18 | 7 | 3.5 | M3 | 0.7 | 0.7 | 1.4 | 9000 | 3.0×10-7 | 29 | 1 | 3.0 | 6 |
| MD5-G20 | 6~8 | 20 | 23 | 9 | 4.5 | M4 | 1.7 | 1.6 | 3.2 | 7400 | 9.0×10-7 | 58 | 1.4 | 3.0 | 14 |
| MD5-G25 | 6~10 | 25 | 28 | 11 | 5.5 | M5 | 4 | 3 | 6 | 5800 | 2.8×10-6 | 125 | 1.9 | 3.0 | 24 |
| MD5-G32 | 8~14 | 32 | 33 | 13 | 6.5 | M6 | 7 | 5.5 | 11 | 4700 | 8.9×10-5 | 260 | 2.4 | 3.0 | 46 |
| MD5-G40 | 12~16 | 40 | 35 | 14 | 7 | M6 | 7 | 9 | 18 | 3600 | 2.1×10-5 | 505 | 2.8 | 3.0 | 80 |
| MD5-G50 | 14~20 | 50 | 38 | 17 | 8.5 | M8 | 15 | 19 | 38 | 3000 | 6.0×10-5 | 780 | 3.3 | 3.0 | 144 |
| MD5-G63 | 16~25 | 63 | 47 | 21 | 11 | M10 | 30 | 33 | 66 | 2400 | 2.1×10-4 | 1200 | 3.8 | 3.0 | 318 |
| 型號 Model | d1/d2 | D | L | L1 | F | M | 擰緊力矩 | 額定扭矩 | 最大扭矩 | 最高轉速 | 慣性力矩 | 靜態扭矩剛性 | 徑向偏差 | 角向偏差 | 重量 |
| MD5-J16 | 4~6 | 16 | 30 | 13 | 3 | M2.5 | 0.7 | 0.7 | 1.4 | 9000 | 5.0×10-7 | 29 | 1 | 3.0 | 12 |
| MD5-J20 | 6~8 | 20 | 33 | 14 | 3 | M2.5 | 1.7 | 1.6 | 3.2 | 7400 | 1.4×10-7 | 58 | 1.4 | 3.0 | 20 |
| MD5-J25 | 6~10 | 25 | 39 | 17 | 3.8 | M3 | 4 | 3 | 6 | 5800 | 4.1×10-6 | 125 | 1.9 | 3.0 | 36 |
| MD5-J32 | 8~14 | 32 | 45 | 19 | 4.5 | M4 | 7 | 5.5 | 11 | 4700 | 1.2×10-5 | 260 | 2.4 | 3.0 | 66 |
| MD5-J40 | 12~16 | 40 | 50 | 23 | 7 | M5 | 7 | 9 | 18 | 3600 | 3.8×10-5 | 505 | 2.8 | 3.0 | 114 |
| MD5-J50 | 14~20 | 50 | 58 | 27 | 8 | M6 | 15 | 19 | 38 | 3000 | 1.0×10-4 | 780 | 3.3 | 3.0 | 206 |
| MD5-J63 | 16~25 | 63 | 71 | 33 | 10 | M8 | 30 | 33 | 66 | 2400 | 3.5×10-4 | 1200 | 3.8 | 3.0 | 454 |
伺服聯軸器的安裝使用方法：
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。
2. 為了便于安裝，最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：
3.安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯，安裝完畢后，轉動自如無別勁為好。
4. 操作工須知：在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開；停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)。
