首頁 » 邁動產品 » 傳動輪 » 鏈輪鏈條

產品介紹Product

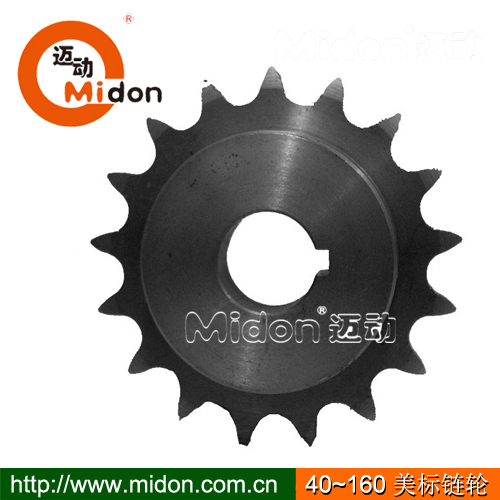

產品名稱：: 鏈輪100鏈輪 120美標鏈輪美標鏈輪批發商定制美標鏈輪

產品特性：: 1、可適合長時間大扭力下工作，傳遞性能穩定。
2、大小輪傳動變化時產生速比的變化。
3、易安裝，好維護和方便潤滑，屬于實惠耐用傳動元件。
4、SC45鋼或鍛鋼，可附加工條件：調質淬火，發黑防銹處理。
5、批量生產加工周期：2~3周。

品牌：: 邁動工業

材質：: SC45#鋼/鍛鋼

表面：: 經調質精加工后淬火、發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

鏈輪：帶嵌齒式扣鏈齒的輪子,用以與節鏈環或纜索上節距準確的塊體相嚙合一種實心或帶輻條的齒輪,與(滾子)鏈嚙合以傳遞運動。

鏈輪的特性：可適合長時間大扭力下工作，傳遞性能穩定。易安裝，好維護和方便潤滑。

鏈輪的應用：被廣泛應用于化工、紡織機械、食品加工、儀表儀器、石油等行業的機械傳動等。

美標100系列鏈輪								美標120系列鏈輪
節距(Pitch)=31.75(mm)								節距(Pitch)=38.1(mm)
齒數Teeth	外徑O.D	節徑P.D	B型凸臺Hub		最大孔徑	重量 W.t		齒數Teeth	外徑O.D	節徑P.D	B型凸臺Hub		最大孔徑	重量 W.t
齒數Teeth	外徑O.D	節徑P.D	轂徑H	輪厚L	Bore Max	B型. Kg	A型. Kg	齒數Teeth	外徑O.D	節徑P.D	轂徑H	輪厚L	Bore Max	B型. Kg	A型. Kg
9	106	92.84	62	50	40	1.60	0.92	9	127	111.4	70	56	46	2.70	1.70
10	117	102.74	65	50	45	1.90	1.10	10	140	123.29	78	56	51	3.20	2.16
11	127	112.7	75	50	51	2.30	1.30	11	153	135.24	91	56	60	4.00	2.60
12	138	122.67	86	50	57	2.90	1.60	12	165	147.21	98	56	66	4.80	3.10
13	148	132.67	94	50	63	3.10	1.90	13	177	159.2	98	56	66	5.30	3.60
14	158	142.68	98	50	66	3.60	2.15	14	190	171.22	107	56	75	6.30	4.20
15	168	152.71	98	50	66	4.20	2.50	15	202	183.25	117	63	80	7.80	4.80
16	179	162.74	98	50	66	4.60	2.83	16	214	195.29	117	63	80	8.40	5.50
17	189	172.79	107	50	75	5.30	3.20	17	227	207.35	117	63	80	9.10	6.20
18	199	182.84	107	50	75	5.70	3.60	18	239	219.41	117	63	80	9.90	6.95
19	209	192.9	107	50	75	6.10	4.00	19	251	231.48	117	63	80	10.70	7.70
20	220	202.96	107	50	75	6.50	4.40	20	263	243.55	127	63	89	12.10	8.55
21	230	213.03	107	50	75	7.00	4.90	21	276	255.63	127	63	89	13.00	9.40
22	240	223.1	117	56	80	7.90	5.35	22	288	267.72	127	63	89	13.40	10.30
23	250	233.17	117	56	80	8.50	5.80	23	300	279.8	127	63	89	14.50	11.30
24	260	243.25	117	56	80	8.80	6.40	24	312	291.9	127	63	89	15.20	12.30
25	270	253.32	117	56	80	9.30	6.90	25	324	303.99	127	63	89	16.20	13.30
26	281	263.4	117	56	80	9.80	7.50	26	337	316.09	127	63	89	17.20	14.40
27	291	273.49	117	56	80	10.30	8.10	27	349	328.19	127	63	89	18.50	15.50
28	301	283.57	117	56	80	10.90	8.70	28	361	340.29	137	71	95	20.90	16.70
29	311	293.66	117	56	80	11.50	9.30	29	373	352.39	137	71	95	22.70	17.80
30	321	303.75	117	56	80	12.10	10.00	30	385	364.5	137	71	95	23.20	19.20
31	331	313.83	117	56	80	12.60	10.65	31	398	376.6	137	71	95	24.40	20.40
32	341	323.92	117	56	80	13.40	11.35	32	410	388.71	137	71	95	25.70	21.80
33	352	334.01	117	56	80	14.50	12.00	33	422	400.82	137	71	95	28.40	23.20
34	362	344.11	117	56	80	16.10	12.80	34	434	412.93	137	71	95	29.00	24.60
35	372	354.2	127	63	89	16.60	13.50	35	446	425.04	137	71	95	29.70	26.10
36	382	364.29	127	63	89	17.50	14.40	36	458	437.15	137	71	95	32.00	27.60
37	392	374.38	127	63	89	18.00	15.10	38	483	461.38	137	71	95	35.00	30.80
38	402	384.48	127	63	89	18.90	16.00	40	507	485.6	147	80	103	38.20	34.10
39	412	394.57	127	63	89	19.30	16.80	42	531	509.84	147	80	103	42.00	37.60
40	422	404.67	127	63	89	20.40	17.70	44	556	534.07	147	80	103	46.30	41.20
41	433	414.77	127	63	89	21.50	18.60	45	568	546.19	147	80	103	47.60	43.10
42	443	424.86	127	63	89	22.60	19.50	46	580	558.3	147	80	103	50.10	45.10
43	453	434.96	127	63	89	23.40	20.50	48	604	582.54	147	80	103	53.00	49.00
44	463	445.06	127	63	89	23.90	21.45	50	628	606.78	147	80	103	58.00	53.30
45	473	455.16	127	63	89	24.70	22.40	54	677	655.26	147	100	103	65.20	62.10
46	483	465.25	127	63	89	25.80	23.40	60	750	727.99	167	100	103	78.00	76.70
47	493	475.35	127	63	89	26.70	24.50	63	786	764.35	167	100	105	90.30	84.50
48	503	485.45	127	63	89	27.50	25.50	70	871	849.22	167	100	105	112.00	104.30
50	524	505.65	127	63	89	30.00	27.70	75	932	909.84	167	100	105	133.00	119.80
52	544	525.85	127	63	89	34.50	29.90	80	993	970.46	167	100	105	157.60	136.30
54	564	546.05	147	80	103	37.40	32.30
55	574	556.15	147	80	103	41.60	36.30
60	625	606.66	147	80	103	44.30	39.90
65	675	657.17	147	80	103	54.50	46.80
70	726	707.68	147	100	103	64.70	54.30
75	777	758.2	147	100	103	72.70	62.30
80	827	808.71	167	100	105	86.40	70.90
90	928	909.75	167	100	105	97.60	88.70

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪

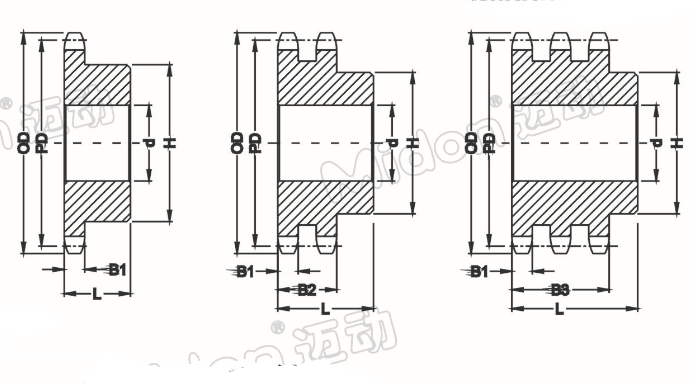

鏈輪排齒參數（美標、歐標）
美標
鏈輪號	節距	滾子直徑	齒節高	倒角高	倒角寬	弧半徑	齒厚（1～4排）			齒幅（2～3排）		齒幅（4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B2	B3	B4	Pt
25	6.35	3.30	4.0	3.2	0.8	6.8	2.8	2.7	2.4	9.1	15.3	8.8	15.2	21.6	6.4
35	9.525	5.80	5.0	4.8	1.2	10.2	4.3	4.1	3.8	14.2	24.4	13.9	24	34.1	10.1
41	12.70	7.77	7.0	7.0	1.1	19.2	2.8	一	一	一	一	一	一	一	一
40	12.70	7.92	7.0	6.4	1.6	13.5	7.2	7.0	6.5	21.4	35.8	20.9	35.3	49.7	14.4
50	15.875	10.16	10.3	7.9	2.0	16.9	8.7	8.4	7.9	26.5	44.6	26	44.1	62.2	18.1
60	19.05	11.91	11.8	9.5	2.4	20.3	11.7	11.3	10.6	34.1	56.9	33.4	56.2	79.0	7.0
80	25.40	15.88	15.5	12.7	3.2	27.0	14.5	14.1	13.1	43.4	72.7	42.6	71.9	101.2	29.3
100	31.75	19.05	19.2	15.9	4.0	33.8	17.5	17.0	16.0	52.8	88.6	51.8	87.6	123.4	35.8
120	38.10	22.22	23.0	19.1	4.8	40.5	23.5	22.7	21.5	68.1	113.5	66.9	112.3	157.7	45.4
140	44.45	25.40	27.0	22.2	5.6	47.2	23.5	22.7	21.5	71.6	120.5	70.4	119.3	168.3	48.9
160	50.80	28.58	31.6	25.4	6.4	54.0	29.3	28.4	27.0	86.9	145.4	85.5	144	202.5	58.5
180	57.15	35.71	36.8	28.5	7.2	61.0	33.1	32.0	30.4	97.8	163.6	96.2	162	227.8	65.8
200	63.50	39.67	39.6	31.8	7.9	67.5	35.5	34.1	32.5	105.7	177.3	104.1	175.7	247.3	71.6
240	76.20	47.62	48.5	38.1	9.5	81.0	44.1	42.7	40.7	130.5	218.3	128.5	216.3	304.1	87.8
歐標（A、B系列鏈輪主要參數）
鏈輪號	節距	滾子直徑	齒節高	倒角高	倒角寬	弧半徑	齒厚（1～4排）			齒幅（2～4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B4	Pt
4B	6	4	4.1	3	0.6	6	2.6	2.5	2.4	一	一	一	一
5B	8	5	5.3	4	0.8	8	2.8	2.7	2.6	8.3	13.9	19.4	5.6
6B	9.525	6.35	6.2	4.8	1	10	5.3	5.2	5.0	15.4	25.6	35.6	10.2
8B	12.70	8.51	8.4	6.4	1.3	13	7.2	7.0	6.8	21.0	34.9	48.5	13.9
10B	15.88	10.16	10.2	7.9	1.6	16	9.1	9.0	9.0	25.6	42.2	58.8	16.6
12B	19.05	12.07	11.2	9.5	2	19	11.1	10.8	10.9	30.4	49.9	69.4	19.5
16B	25.40	15.88	14.6	12.7	2.5	26	16.2	15.8	15.8	47.7	79.6	111.5	30.9
20B	31.75	19.05	18.0	15.9	3.5	32	18.5	18.2	18.2	54.6	91.0	127.5	36.5
24B	38.10	25.40	22.4	19.1	4	38	24.1	23.6	23.6	72.0	120.3	168.7	48.4
28B	44.45	27.94	24.9	22.2	5	44	29.4	28.8	28.8	88.4	148.0	207.6	59.6
32B	50.80	29.21	28.2	25.4	6	51	29.4	28.8	28.8	87.4	146.0	204.6	58.6
40B	63.50	39.37	34.9	31.8	8	64	36.2	35.4	35.4	107.7	180.0	252.3	72.3
48B	76.20	48.26	41.8	38.1	9	76	43.3	42.5	42.5	133.7	224.9	316.1	91.2
56B	88.90	53.98	50.2	44.5	11	89	50.7	49.6	49.6	156.2	262.8	369.4	106.6
64B	101.60	63.50	57.8	50.8	13	102	57.9	56.7	56.7	176.6	296.5	416.4	119.9
72B	114.30	72.39	66.0	57.2	15	114	65.2	63.8	63.8	200.1	336.4	472.7	136.3

鏈輪的安裝要求：

1、根據規范精確選用傳動鏈輪類型。

2、按精確方法將主、從動鏈輪設備到位，且擰緊緊固件使其到達規矩力矩懇求。

3、裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是不是順利、共面，且與鏈罩無干與。

4、檢查設備傳動鏈輪的方位（變速器輸出副軸、輪轂等）情況是不是杰出，否則須維修或更換有關件。

鏈輪使用過程中的注意事項：

1、從動鏈輪應有防松方法與措施。

2、鏈輪和鏈條最好一起更換，若只更換其中之一，會加劇兩頭的磨損。

3、要守時地清洗及光滑傳動鏈條、傳動鏈輪，以前進其運用壽命。

4、從動鏈輪裝車后，應使用調節器和后搖架刻線將后輪軸調正，這么既可避免后輪跑偏，也能避免鏈輪與鏈條的早期磨損。
