首頁 » 邁動產品 » 傳動輪 » 鏈輪鏈條

產品介紹Product

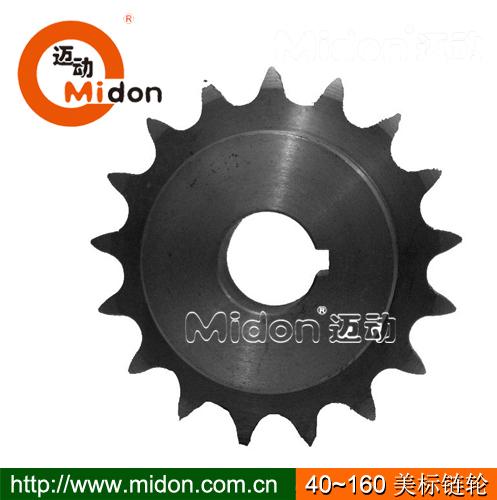

產品名稱：: 24B鏈輪 28B直孔鏈輪歐標24B直孔鏈輪歐標28B直孔鏈輪歐標鏈輪

產品特性：: 1、可適合長時間大扭力下工作，傳遞性能穩定。
2、大小輪傳動變化時產生速比的變化。
3、易安裝，好維護和方便潤滑，屬于實惠耐用傳動元件。
4、SC45鋼或鍛鋼，可附加工條件：調質淬火，發黑防銹處理。
5、批量生產加工周期：2~3周。

品牌：: 邁動工業

材質：: SC45#鋼/鍛鋼

表面：: 經調質精加工后淬火、發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other


鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在發動機輸出軸上；通過鏈條將動力傳遞給驅動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。
直孔鏈輪的優勢特征：

1、鏈輪可適合長時間大扭力下工作，傳遞性能穩定。

2、鏈輪大小輪傳動變化時產生速比的變化。

3、鏈輪易安裝，好維護和方便潤滑，屬于實惠耐用傳動元件。

4、鏈輪使用SC45鋼或鍛鋼，可附加工條件：調質淬火，發黑防銹處理。

5、批量生產加工周期：2~3周。

鏈輪廣泛應用于農業機械、建筑機械、石油機械、采礦、起重、金屬切削機床等行業機械。

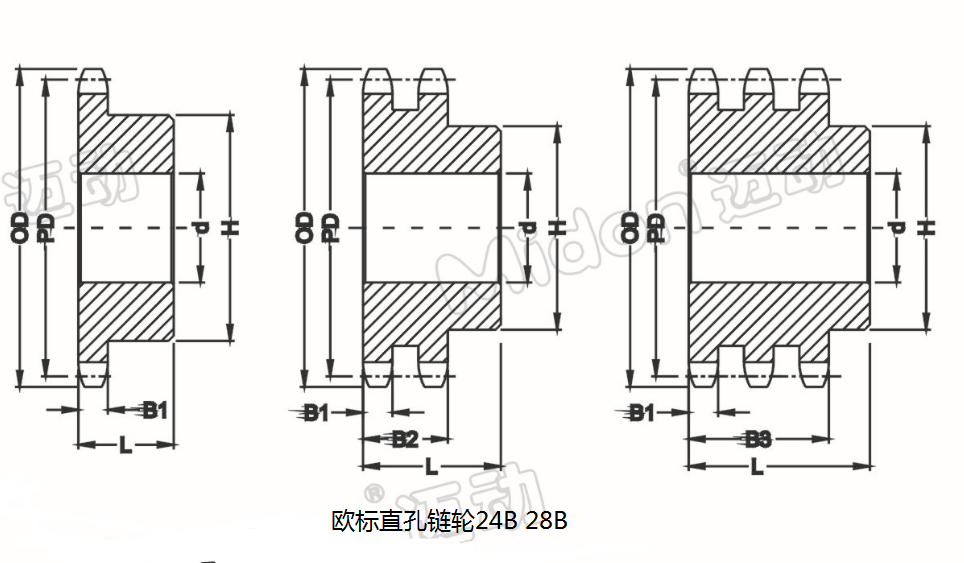

歐標24B系列鏈輪								歐標28B系列鏈輪
節距(Pitch)=38.1(mm)=1 1/2"								節距(Pitch)=44.45(mm)=1 3/4"
齒數Teeth	外徑O.D	節徑P.D	B型凸臺Hub		最大孔徑	重量 W.t		齒數Teeth	外徑O.D	節徑P.D	B型凸臺Hub		最大孔徑	重量 W.t
齒數Teeth	外徑O.D	節徑P.D	轂徑H	輪厚L	Bore Max	B型. Kg	A型. Kg	齒數Teeth	外徑O.D	節徑P.D	轂徑H	輪厚L	Bore Max	B型. Kg	A型. Kg
9	126.40	111.4	69	45	46	2.02	1.69	11	176.30	157.77	112	70	75	5.27	3.18
10	138.00	123.29	80	45	54	2.61	1.88	12	189.30	171.74	125	70	84	6.40	3.95
11	150.00	135.23	90	50	60	3.77	20.60	13	204.20	185.74	140	70	94	8.22	4.31
12	162.00	147.21	102	50	68	4.77	2.68	14	218.20	199.76	140	60	94	9.13	4.77
13	174.20	159.2	114	50	76	5.91	30.60	15	232.30	213.79	160	60	107	11.40	5.45
14	186.20	171.22	127	60	84	6.68	3.72	16	246.30	227.84	160	64	107	12.76	6.81
15	198.20	183.25	140	60	94	7.49	4.31	17	260.00	241.91	160	64	107	13.65	7.71
16	210.30	195.29	140	60	94	9.08	4.86	18	274.00	255.98	160	64	107	13.65	8.63
17	222.30	207.35	140	60	94	9.76	5.44	19	289.00	270.06	160	64	107	15.01	9.53
18	234.30	219.41	140	60	94	10.49	6.13	20	303.00	284.14	160	64	107	16.84	10.44
19	246.50	231.48	140	60	94	11.21	7.03	21	317.00	298.24	160	64	107	18.19	11.79
20	258.60	243.55	140	60	94	12.26	7.94	22	331.00	312.34	160	64	107	19.11	13.17
21	270.60	255.63	140	60	94	13.38	8.62	23	345.00	326.44	160	64	107	20.46	14.06
22	282.70	267.72	140	60	94	13.67	9.76	24	359.00	340.54	160	64	107	21.84	15.44
23	294.80	279.8	140	60	94	14.74	10.43	25	373.00	354.65	160	64	107	22.73	16.78
24	306.80	291.9	140	60	94	15.48	11.35	26	387.00	368.77	160	64	107	26.83	18.61
25	319.00	303.99	140	60	94	16.38	12.47	27	401.00	382.88	160	64	107	27.74	20.43
26	331.00	316.09	150	65	100	19.43	13.39	28	416.00	397.00	160	64	107	30.29	20.88
27	343.20	328.19	150	65	100	20.39	14.53	30	444.00	425.24	160	64	107	32.73	25.17
28	355.20	340.29	160	65	107	21.34	15.89	32	472.00	453.49	178	76	120	34.84	31.02
29	367.30	352.39	160	65	107	22.79	17.02	38	557.00	538.27	178	102	120	51.25	48.58
30	379.50	364.49	160	65	107	24.25	18.39	40	585.00	566.54	178	102	120	52.84	52.8
31	391.60	376.6	160	65	107	26.19	20.02	42	613.50	594.81	178	102	120	54.43	57.02
32	403.70	388.71	160	65	107	28.12	21.66	45	656.00	637.22	178	102	120	60.55	63.35
33	415.80	400.82	160	65	107	30.05	23.29	48	698.00	679.63	178	102	120	62.72	69.68
34	427.80	412.93	160	65	107	31.99	24.93	54	783.00	764.47	178	127	120	74.60	82.34
35	440.00	425.04	160	65	107	33.93	26.56	57	832.34	806.89	178	127	120	81.77	88.67
36	452.00	437.15	160	65	107	35.86	28.19	60	869.00	849.32	178	127	120	88.94	97.97
38	476.20	461.37	160	65	107	39.73	31.46	68	988.11	962.47	191	127	133	108.05	122.79
40	500.60	485.6	160	65	107	42.52	36.23	72	1044.74	1019.04	191	127	133	117.61	135.19
42	524.70	509.83	160	95	107	45.31	40.99	76	1101.37	1075.62	191	127	133	127.17	147.6
45	561.20	546.19	160	95	107	50.71	48.14	95	1370.32	1344.39	191	127	133	172.57	206.53
48	597.40	582.54	160	102	107	57.43	55.29
50	621.70	606.378	160	102	107	61.57	60.05
54	670.20	655.26	160	102	107	69.84	69.58
57	706.50	691.62	160	102	120	76.05	76.73
60	742.80	727.99	178	102	120	80.05	85.19
68	846.95	824.97	178	102	120	93.39	107.74
72	895.49	873.43	178	102	120	111.51	119.02
76	944.03	921.96	191	114	133	129.62	130.30
95	1174.56	1152.33	191	114	133	215.67	183.88
96	1186.69	1164.46	191	114	133	220.20	186.70
114	1405.06	1382.72	191	114	133	301.71	237.46

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


鏈輪排齒參數（美標、歐標）
美標
鏈輪號	節距	滾子直徑	齒節高	倒角高	倒角寬	弧半徑	齒厚（1～4排）			齒幅（2～3排）		齒幅（4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B2	B3	B4	Pt
25	6.35	3.30	4.0	3.2	0.8	6.8	2.8	2.7	2.4	9.1	15.3	8.8	15.2	21.6	6.4
35	9.525	5.80	5.0	4.8	1.2	10.2	4.3	4.1	3.8	14.2	24.4	13.9	24	34.1	10.1
41	12.70	7.77	7.0	7.0	1.1	19.2	2.8	一	一	一	一	一	一	一	一
40	12.70	7.92	7.0	6.4	1.6	13.5	7.2	7.0	6.5	21.4	35.8	20.9	35.3	49.7	14.4
50	15.875	10.16	10.3	7.9	2.0	16.9	8.7	8.4	7.9	26.5	44.6	26	44.1	62.2	18.1
60	19.05	11.91	11.8	9.5	2.4	20.3	11.7	11.3	10.6	34.1	56.9	33.4	56.2	79.0	7.0
80	25.40	15.88	15.5	12.7	3.2	27.0	14.5	14.1	13.1	43.4	72.7	42.6	71.9	101.2	29.3
100	31.75	19.05	19.2	15.9	4.0	33.8	17.5	17.0	16.0	52.8	88.6	51.8	87.6	123.4	35.8
120	38.10	22.22	23.0	19.1	4.8	40.5	23.5	22.7	21.5	68.1	113.5	66.9	112.3	157.7	45.4
140	44.45	25.40	27.0	22.2	5.6	47.2	23.5	22.7	21.5	71.6	120.5	70.4	119.3	168.3	48.9
160	50.80	28.58	31.6	25.4	6.4	54.0	29.3	28.4	27.0	86.9	145.4	85.5	144	202.5	58.5
180	57.15	35.71	36.8	28.5	7.2	61.0	33.1	32.0	30.4	97.8	163.6	96.2	162	227.8	65.8
200	63.50	39.67	39.6	31.8	7.9	67.5	35.5	34.1	32.5	105.7	177.3	104.1	175.7	247.3	71.6
240	76.20	47.62	48.5	38.1	9.5	81.0	44.1	42.7	40.7	130.5	218.3	128.5	216.3	304.1	87.8
歐標（A、B系列鏈輪主要參數）
鏈輪號	節距	滾子直徑	齒節高	倒角高	倒角寬	弧半徑	齒厚（1～4排）			齒幅（2～4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B4	Pt
4B	6	4	4.1	3	0.6	6	2.6	2.5	2.4	一	一	一	一
5B	8	5	5.3	4	0.8	8	2.8	2.7	2.6	8.3	13.9	19.4	5.6
6B	9.525	6.35	6.2	4.8	1	10	5.3	5.2	5.0	15.4	25.6	35.6	10.2
8B	12.70	8.51	8.4	6.4	1.3	13	7.2	7.0	6.8	21.0	34.9	48.5	13.9
10B	15.88	10.16	10.2	7.9	1.6	16	9.1	9.0	9.0	25.6	42.2	58.8	16.6
12B	19.05	12.07	11.2	9.5	2	19	11.1	10.8	10.9	30.4	49.9	69.4	19.5
16B	25.40	15.88	14.6	12.7	2.5	26	16.2	15.8	15.8	47.7	79.6	111.5	30.9
20B	31.75	19.05	18.0	15.9	3.5	32	18.5	18.2	18.2	54.6	91.0	127.5	36.5
24B	38.10	25.40	22.4	19.1	4	38	24.1	23.6	23.6	72.0	120.3	168.7	48.4
28B	44.45	27.94	24.9	22.2	5	44	29.4	28.8	28.8	88.4	148.0	207.6	59.6
32B	50.80	29.21	28.2	25.4	6	51	29.4	28.8	28.8	87.4	146.0	204.6	58.6
40B	63.50	39.37	34.9	31.8	8	64	36.2	35.4	35.4	107.7	180.0	252.3	72.3
48B	76.20	48.26	41.8	38.1	9	76	43.3	42.5	42.5	133.7	224.9	316.1	91.2
56B	88.90	53.98	50.2	44.5	11	89	50.7	49.6	49.6	156.2	262.8	369.4	106.6
64B	101.60	63.50	57.8	50.8	13	102	57.9	56.7	56.7	176.6	296.5	416.4	119.9
72B	114.30	72.39	66.0	57.2	15	114	65.2	63.8	63.8	200.1	336.4	472.7	136.3

鏈輪的安裝要求：

1、根據規范精確選用傳動鏈輪類型。

2、按精確方法將主、從動鏈輪設備到位，且擰緊緊固件使其到達規矩力矩懇求。

3、裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是不是順利、共面，且與鏈罩無干與。

4、檢查設備傳動鏈輪的方位（變速器輸出副軸、輪轂等）情況是不是杰出，否則須維修或更換有關件。

鏈輪使用過程中的注意事項：

1、從動鏈輪應有防松方法與措施。

2、鏈輪和鏈條最好一起更換，若只更換其中之一，會加劇兩頭的磨損。

3、要守時地清洗及光滑傳動鏈條、傳動鏈輪，以前進其運用壽命。

4、從動鏈輪裝車后，應使用調節器和后搖架刻線將后輪軸調正，這么既可避免后輪跑偏，也能避免鏈輪與鏈條的早期磨損。
