首頁 » 邁動產品 » 傳動輪 » 錐套皮帶輪

產品介紹Product

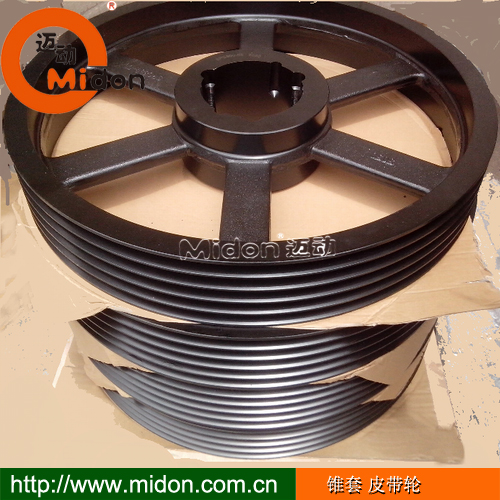

產品名稱：: 錐套皮帶輪SPC-5槽6槽三角皮帶輪，漲緊式皮帶輪，傳動帶輪，皮帶盤，歐標皮帶輪，德標皮帶輪，鑄鐵或鑄鋼，鑄鋁皮帶輪

產品特性：: 1、邁動漲緊皮帶輪省時高效：（安裝、拆卸式只需一致內六角扳手，無需拉馬或其它任何工具）
2、允許有較大的軸徑公差：因采用獨特的軸套鎖緊設計，公差偏大時，它物理性能的精確抱緊。
3、延長使用壽命：有小避免因敲打而造成的軸承損壞及設備其實部件受損；
4、邁動皮帶輪經平衡測試，所有的皮帶輪都做過6.3G端面靜平衡。
5、邁動皮帶輪經磷化發黑防透處理，專業生產，即購即裝，無需額外鉆孔及拉鍵槽。
6、讓你做到0庫存，可完全取代普通直孔皮帶輪提升企業的品牌和市場競爭

品牌：: 邁動工業

材質：: HT250

表面：: 經調質精加工后發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

錐套皮帶輪是一種歐美國家普遍使用的新型機械傳動聯接部件，通過8度外錐面與皮帶輪內錐面壓緊聯接，使傳動件的定心精度大大提高。錐套尺寸為系列標準設計。其內孔鍵槽按ISO標準加工。通用性互換性很好，適用各種場合. 當傳動件經過長時間運轉時，內孔及鏈槽就可能發生損壞，如果是使用這種錐套的傳動件，發生這種情況時，只需更換同一規格錐套就可以恢復使用。因而大大提高傳動件使用壽命，降低維修費用，節省時間。

SPC-5槽（5Groove)
F=136mm

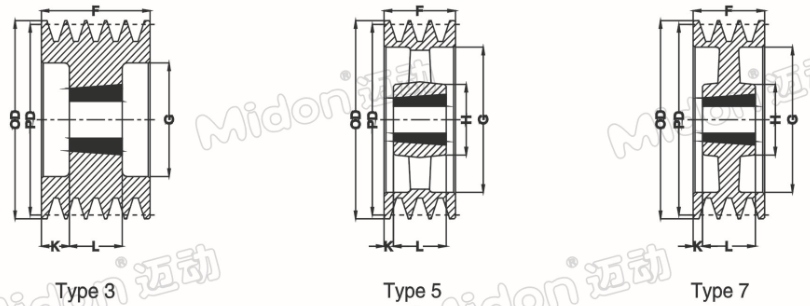

PartNo：/PDGV 型號/節徑-槽數	O D 外徑	Bush 錐套	MaxBore最大孔	Type 圖列	F 輪寬	G 緣徑	K -	L 轂厚	H 轂徑	Wt.LessBush重量
SPC200-5	210	3535	90	3	136	145	23.5	89	一	12.2
SPC212-5	222	3535	90	3	136	156	23.5	89	一	14.5
SPC224-5	234	3535	90	3	136	168	23.5	89	一	16.6
SPC236-5	246	3535	90	3	136	180	23.5	89	一	18.9
SPC250-5	260	3535	90	3	136	194	23.5	89	一	21.5
SPC265-5	275	3535	90	3	136	209	23.5	89	一	25
SPC280-5	290	3535	90	3	136	224	23.5	89	一	28.4
SPC300-5	310	3535	90	7	136	244	23.5	89	一	28.2
SPC315-5	325	3535	90	7	136	259	23.5	89	175	28.1
SPC335-5	345	3535	90	7	136	279	23.5	89	175	31.1
SPC355-5	365	3535	90	7	136	299	23.5	89	175	33.1
SPC375-5	385	3535	90	7	136	319	23.5	89	175	35.6
SPC400-5	410	3535	90	7	136	344	23.5	89	175	38.5
SPC425-5	435	3535	90	5	136	369	23.5	89	175	42.5
SPC450-5	460	4040	100	5	136	394	17	102	210	44.3
SPC475-5	485	4040	100	5	136	419	17	102	210	48.5
SPC500-5	510	4040	100	5	136	444	17	102	210	51
SPC530-5	540	4545	110	5	136	474	11	115	240	66
SPC560-5	570	4545	110	5	136	504	11	115	240	66.7
SPC630-5	640	5050	125	5	136	574	4.5	127	267	73
SPC710-5	720	5050	125	5	136	654	4.5	127	267	93
SPC800-5	810	5050	125	5	136	744	4.5	127	267	119
SPC900-5	910	5050	125	5	136	840	4.5	127	267	133
SPC1000-5	1010	5050	125	5	136	940	4.5	127	267	147
SPC1120-5	1130	5050	125	5	136	1060	4.5	127	267	178
SPC1250-5	1260	5050	125	5	136	1190	4.5	127	267	210

SPC-6槽（6Groove)
F=162mm
PartNo：/PDGV 型號/節徑-槽數	O D 外徑	Bush 錐套	MaxBore最大孔	Type 圖列	F 輪寬	G 緣徑	K -	L 轂厚	H 轂徑	Wt.LessBush重量
SPC200-6	210	3535	90	3	162	144	36.5	89	一	14.1
SPC212-6	222	3535	90	3	162	156	36.5	89	一	16.5
SPC224-6	234	3535	90	3	162	168	36.5	89	一	18.9
SPC236-6	246	3535	90	3	162	180	36.5	89	一	21.3
SPC250-6	260	3535	90	3	162	194	36.5	89	一	29
SPC265-6	275	3535	90	3	162	209	36.5	89	一	30.3
SPC280-6	290	3535	90	3	162	224	36.5	89	一	31.5
SPC300-6	310	3535	90	7	162	244	36.5	89	175	31.5
SPC315-6	325	3535	90	7	162	259	36.5	89	175	33.2
SPC335-6	345	3535	90	7	162	279	36.5	89	175	37.5
SPC355-6	365	3535	90	7	162	299	36.5	89	175	40.5
SPC375-6	385	4040	100	7	162	319	30	89	210	44.5
SPC400-6	410	4040	100	7	162	344	30	89	210	48
SPC425-6	435	4040	100	5	162	369	30	89	210	51
SPC450-6	460	4545	110	5	162	394	24	89	242	57.5
SPC475-6	485	4545	110	5	162	419	24	89	242	62
SPC500-6	510	4545	110	5	162	444	24	89	242	67
SPC530-6	540	5050	125	5	162	474	17.5	89	267	74.5
SPC560-6	570	5050	125	5	162	504	17.5	89	267	77.5
SPC630-6	640	5050	125	5	162	574	17.5	89	267	88.5
SPC710-6	720	5050	125	5	162	654	17.5	89	267	107.3
SPC800-6	810	5050	125	5	162	744	17.5	89	267	126
SPC900-6	910	5050	125	5	162	840	17.5	89	267	155.5
SPC1000-6	1010	5050	125	5	162	940	17.5	89	267	185
SPC1120-6	1130	5050	125	5	162	1060	17.5	89	267	221.5
SPC1250-6	1260	5050	125	5	162	1190	17.5	89	267	258

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪

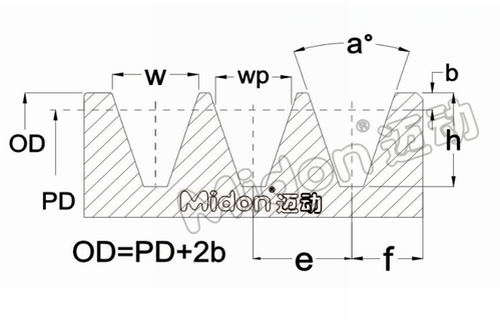

皮帶輪槽型圖
邁動錐套槽型	最小推薦外徑	節徑	槽角	槽的相關尺寸（Groove Dimensions
pulley Type	Minimum Outside Diameter	pitch Diameter	Groove Angle	槽項寬	節線寬	輪槽深	節線邊	槽中柜	槽邊距
belt Setion	pd	PD	a°±0.5°	w	wb	h	b	e	f
SPZ	50	≤80	34°	9.7	8.5	11	2	12±0.3	8±0.6
		＞80	38°
SPA	63	≤118	34°	12.7	11	13.8	2.8	15±0.3	10±0.6
		＞118	38°
SPB	100	≤190	34°	16.3	14	17.5	3.5	19±0.4	12.5±0.8
		＞190	38°
SPC	200	≤315	34°	22	19	23.8	4.8	25.5±0.5	17±1.0
		＞315	38°

公司名稱：上海邁動機電設備有限公司

公司地址：上海青浦工業區崧海路98號

郵政編碼：201703

公司電話：021-54422420

公司傳真：021-54422420-801

郵箱：shmidon@126.com

戶名：上海邁動機電設備有限公司

稅號：310112660703692

開戶行：工行上海莘莊支行

賬號：1001140209007024765

電話：021-54422420 54422402

傳真：021-54422420-801

地址：上海莘莊工業園區申富路128號（開票）

地址：上海青浦工業園區崧海路98號（收貨地址）

上海邁動機電設備有限公司提供17%的增值稅發票；

品質100%保證，讓你更放心使用。
